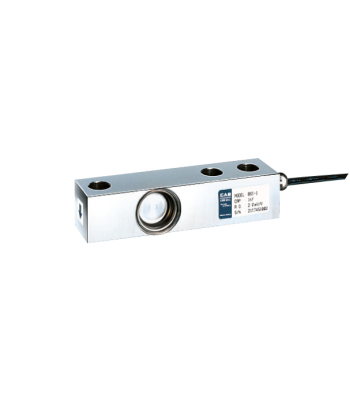

Тензодатчики CAS BSS из нержавеющей стали

  • Тензодатчики CAS BSS

Номинальная нагрузка (т) 0.5, 1, 2, 3, 5
Класс защиты: IP67
Применение: Весы платформенные, для взвешивания емкостей
Материал: Нерж. сталь

Модель НПВ, кг Материал Влагозащита Наличие
Тензодатчик BSS-5000 5000НеСIP67
Тензодатчик BSS-3000 3000НеСIP67
Тензодатчик BSS-2000 2000НеСIP67
Тензодатчик BSS-500L 500НеСIP67
Тензодатчик BSS-1000 1000НеСIP67

ВАШИ ВЫГОДЫ ОТ ИСПОЛЬЗОВАНИЯ Тензодатчик CAS BSS

Безопасная перегрузка до 150% к НПВ Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5
Класс защиты IP67 Допустимо кратковременное погружение на глубину до 1м
Компенсируемый диапазон температур от -20 до +40°C В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных
Рабочий диапазон температур от -30 до +80°C Датчик может работать при данных температурах
Длина кабеля 5м На это расстояние можно отдалить тензодатчик от индикатора
4-х проводной кабель с экранирующей оплеткой Классика тензометрии, обеспечивает простую и надежную работу оборудования
Полиуретановая изоляционная оболочка кабеля Эластичная даже при низких температурах, устойчива к истиранию и механическому воздействию - лучший вариант для наружной прокладки кабеля

Изготовлен из нержавеющей стали (НеС)

Описание
Особенности конструкции:
- Изготовлен из нержавеющей стали;
- Класс защиты IP67;
- Серитифицировно OIML C3 (R60).
Материал: Нержавеющая сталь;
Кабель: 5м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана;
Установка:
Предел взвешивания Болт крепления Момент затяжки
500 кг - 1 т M12 × 1.75(10.9) 100Нм
3 - 5 т M18 × 1.5(10.9) 350Нм

документы

Инструкции, сертификаты, методики проверки, официальные письма

технические характеристики

Характеристики CAS BSS
Наибольший предел взвешивания, кг 500 / 1т / 2т / 3т / 5т
Рабочий коэффициент передачи (РКП), мВ/В 2,0 ± 0,005
Диапазон значения нуля, мВ/В 0 ± 0,02
Класс точности C3 (OIML)
Суммарная ошибка, % 0,025
Повторяемость, % 0,01
Ползучесть (30 мин.), % 0,017
Температурный дрейф, %/10°C
Нуля 0,014
Сигнала 0,011
Напряжение возбуждения, В
Рекомендуемое 10
Максимальное 15
Сопротивление, Ом
Входное 350 ± 3,5
Выходное 350 ± 3,5
Изоляции >2000
Безопасная перегрузка, % НПВ 150
Компенсируемый диапазон температур, °C от -10 до +40
Рабочий диапазон температур, °C от -30 до +80
Масса, кг при НПВ от 250 кг до 2 т - 0,8
при НПВ от 3 до 5 т - 1,45


Габариты тензодатчика CAS BSS


Модификация Предел взвешивания A B C D E F G H I J K
BSS-500L, BSS-1, BSS-2 500 кг, 1, 2т 13,5 13,5 31,7 15,8 130 15,8 25,4 76,2 M12 × 1,75 31,7 52
BSS-3, BSS-5 3 - 5т 20,0 20,0 38,1 19,1 171,5 19,0 38,1 95,3 M18 × 1,5 38,1 76,2

Монтаж тензодатчиков типа "балка на сдвиг"

Монтаж тензодатчиков для взвешивания подвижного груза (скота)

Способ монтажа тензодатчиков для взвешивания подвижных грузов
Модель НПВ Прокладка Шаровая опора Шар Приемник
нагрузки
BSS, BSA 500кг, 1, 2т SP-1 BCUPT-1 B-1 LRCV-1
3, 5т SP-2 BCUPT-2 B-2 LRCV-2

Монтаж тензодатчиков с помощью ножки с рокером и ножки шаровой опоры

Монтаж тензодатчиков с помощью ножки с рокером

Модель НПВ Прокладка Ножка с рокером
BSA-xx-TEND 500кг, 1, 2т SP-1 -


Монтаж тензодатчиков с помощью ножки шаровой опоры

Модель НПВ Прокладка Ножка шаровой опоры
BSS, BSA 500кг, 1, 2т SP-1 SF-M


Монтаж тензодатчиков для взвешивания больших грузов

Жесткий монтаж тензодатчиков CAS BSA и BSS Особенности:

- наибольший предел взвешивания: от 500 кг до 5 т;
- оцинковка;
- защищенность от внешнего воздействия.

Опции:

- нержавеющая сталь

Модель A B C D E F G H I J K
BSS/BSA 500 кг, 1, 2 т 101,6 127 17,8 101,6-114,3 17,8 180,9 52,3 101,6 101,6 127 M16
BSS/BSA 3, 5 т 101,6 127 23,9 127-140 29,9 215,9 82,5 101,6 101,6 127 M16


Дополнительное оборудование для Тензодатчик CAS BSS



Весогабаритные характеристики Тензодатчик CAS BSS

Модель Объем (м3) Вес (кг)
Тензодатчик BSS-5000 0.003 1.9
Тензодатчик BSS-3000 0.003 1.9
Тензодатчик BSS-2000 0.004 1.1
Тензодатчик BSS-500L 0.004 1.12
Тензодатчик BSS-1000 0.004 1.11
