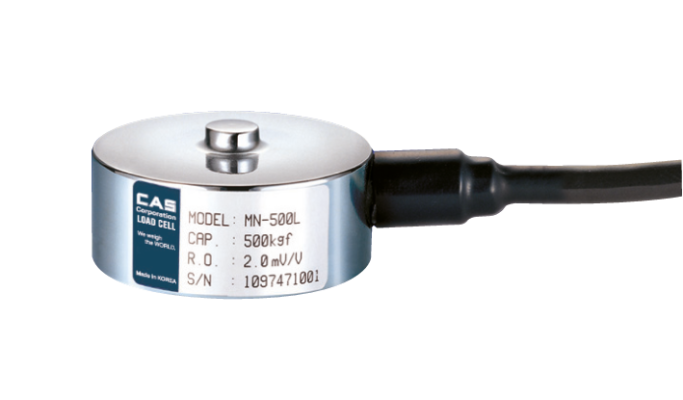

Низкопрофильные тензодатчики CAS MNC
Тензодатчик CAS MNC из изготовлен из нержавеющей стали (для нагрузок до 5 тонн) и окрашенной стали (для нагрузок от 5 до 20 тонн). Выдерживает перегрузки до 150% от номинального предела взвешивания. Допускается кратковременное погружение в воду. Компактные размеры и низкопрофильная конструкция упрощают установку данного тензодатчика. Тензодатчик CAS MNC идеально подходит для промышленных применений, требующих надежности и точности в ограниченном пространстве.
| Модель | НПВ, кг | Материал | Влагозащита | Наличие | |
|---|---|---|---|---|---|
| Тензодатчик MNC-50 | 50 | НеС | IP67 | ||
| Тензодатчик MNC-100 | 100 | НеС | IP67 | ||
| Тензодатчик MNC-200 | 200 | НеС | IP67 | ||
| Тензодатчик MNC-500 | 500 | НеС | IP67 | ||
| Тензодатчик MNC-1 t | 1000 | НеС | IP67 | Уточняйте у менеджера | |
| Тензодатчик MNC-2 t | 2000 | ЛС | IP67 | ||
| Тензодатчик MNC-5 t | 5000 | ЛС | IP67 | ||
| Тензодатчик MNC-10 t | 10000 | ЛС | IP67 | ||
| Тензодатчик MNC-20 t | 20000 | ЛС | IP67 |
ВАШИ ВЫГОДЫ ОТ ИСПОЛЬЗОВАНИЯ Тензодатчик CAS MNC
| Безопасная перегрузка до 150% к НПВ | Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5 |
| Класс защиты IP67 | Допускается кратковременное погружение на глубину до 1м |
| Компенсируемый диапазон температур от -10 до +40°C | В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных |
| Рабочий диапазон температур от -20 до +80°C | Датчик может работать при данных температурах |
| Длина кабеля 3м | На это расстояние можно отдалить тензодатчик от индикатора |
| 4-х проводной кабель с экранирующей оплеткой | Классика тензометрии, обеспечивает простую и надежную работу оборудования |
| Полиуретановая изоляционная оболочка кабеля | Эластичная даже при низких температурах, устойчива к истиранию и механическому воздействию - лучший вариант для наружной прокладки кабеля |
Изготовлен из нержавеющей стали (НеС) с НПВ<2тонн
Изготовлен из легированной стали (ЛС) с НПВ>2тонн
Описание
Особенности конструкции:
- маленькие размеры;
- низкопрофильный тензодатчик на сжатие;
- не требует много места для монтажа;
- класс защиты IP67.
Кабель: 3 м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана;
Материал: Нержавеющая сталь; для НПВ 5-20 т - окрашенная сталь.
- маленькие размеры;
- низкопрофильный тензодатчик на сжатие;
- не требует много места для монтажа;
- класс защиты IP67.
Кабель: 3 м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана;
Материал: Нержавеющая сталь; для НПВ 5-20 т - окрашенная сталь.
документы
Инструкции, сертификаты, методики проверки, официальные письма
технические характеристики
| Характеристики | MNC |
| Наибольший предел взвешивания, т | 20кг, 50кг, 100кг, 200кг, 500кг, 1, 2, 5, 10, 20 |
| Рабочий коэффициент передачи (РКП), мВ/В | 2,0 ± 0,005 |
| Диапазон значения нуля, мВ/В | 0 ± 0,06 |
| Суммарная ошибка, % | 0,15 |
| Повторяемость, % | 0,05 |
| Ползучесть (30 мин.), % | 0,03 |
| Температурный дрейф, %/10°C | |
| Нуля | 0,05 |
| Сигнала | 0,10 |
| Напряжение возбуждения, В | |
| Рекомендуемое | 10 |
| Максимальное | 15 |
| Сопротивление, Ом | |
| Входное | 410 ± 30 |
| Выходное | 350 ± 3,5 |
| Изоляции | >2000 |
| Безопасная перегрузка, % НПВ | 150 |
| Компенсируемый диапазон температур, °C | -10 до +40 |
| Рабочий диапазон температур, °C | -20 до +80 |
Дополнительное оборудование для Тензодатчик CAS MNC
Весогабаритные характеристики Тензодатчик CAS MNC
| Модель | Объем (м3) | Вес (кг) |
| Тензодатчик MNC-50 | 0.002 | 0.5 |
| Тензодатчик MNC-100 | 0.002 | 0.5 |
| Тензодатчик MNC-200 | 0.002 | 0.5 |
| Тензодатчик MNC-500 | 0.002 | 0.5 |
| Тензодатчик MNC-1 t | 0.003 | 2 |
| Тензодатчик MNC-2 t | 0.003 | 2 |
| Тензодатчик MNC-5 t | 0.003 | 2 |
| Тензодатчик MNC-10 t | 0.003 | 2.2 |
| Тензодатчик MNC-20 t | 0.006 | 3.4 |
