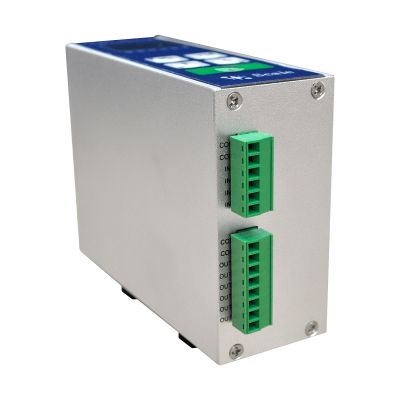

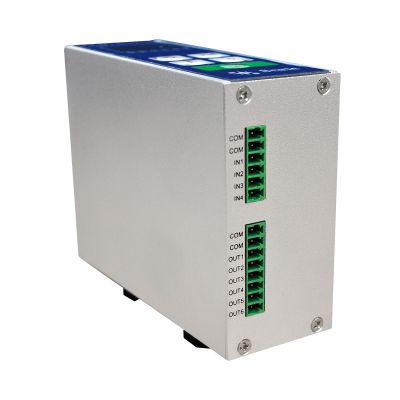

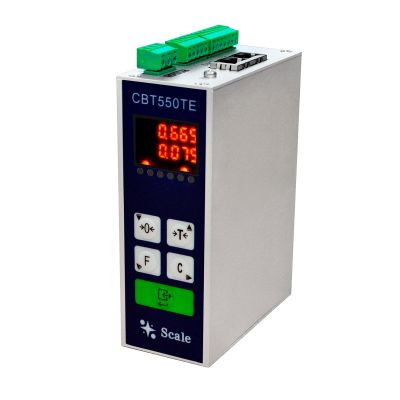

Весовой трансмиттер СВТ550ТЕ предназначен для обработки весовых данных c одного или нескольких тензодатчиков и передачи данных на программируемые логические контроллеры по протоколам Modbus TCP/ PROFINET по интерфейсам связи RS232/485 или Ethernet.
Применение технологии аналого-цифрового преобразования DELTA-sigma и обработки цифровых фильтров. Упрощение разработки систем управления master/slave через последовательный порт RS232/485, Profinet, Modbus-TCP, Ethernet/IP и хост-устройства PLC/. Многоступенчатый динамический цифровой фильтр, отслеживание и коррекция нулевой точки. Высокоскоростная функция динамической проверки веса для применения в дозирующих системах и чеквейерах.
|
Модификация |
Количество весовых каналов |
Интерфейсы связи |
Протоколы обмена |
Форматы данных |
|
10TCP0 |
1 |
RS 232, RS 485, Ethernet |
Modbus TCP, непрерывный, командный |
Siemens,Mitsubishi |
|
40TCP0 |
4 |
RS 485, Ethernet |
Modbus TCP, непрерывный, командный |
Siemens,Mitsubishi |
|
10PN0 |
1 |
RS 232, RS 485, Ethernet |
Profinet,непрерывный,командный |
Siemens,Mitsubishi |
| Модель | Наличие | |
|---|---|---|
| Весовой преобразователь СВТ550ТЕ-10PN0 | Уточняйте у менеджера | |
| Весовой преобразователь СВТ550ТЕ-10TCP0 | Уточняйте у менеджера | |
| Весовой преобразователь СВТ550ТЕ-40TCP0 | Уточняйте у менеджера |
технические характеристики
|
Модификации |
СВТ550ТЕ-10ТСР0 |
СВТ550ТЕ-40ТСР0 |
СВТ550ТЕ-10PN0 |
|
Напряжение питания |
24 В |
||
|
Потребляемая мощность |
до 6 Вт |
||
|
Напряжение питания тензодатчиков |
5 Вт |
||
|
Дисплей |
6 разрядов LED |
||
|
Внешняя разрешающая способность |
300 000 d |
||
|
Макс. количество тензодатчиков |
6 по 350 Ом |
4 х 6 по 350 Ом |
6 по 350 Ом |
|
Схема подключения тензодатчика |
4-проводная, 6-проводная |
||
|
Модуль АЦП |
Σ/Δ 24 - бит |
||
|
Частота опроса АЦП |
До 400 Гц |
||
|
Нелинейность |
≤ 0,002% полного диапазона |
||
|
Количество скоростей опроса тензодатчиков |
5 |
3 |
5 |
|
Количество степеней фильтрации нестабильностей и помех |
10 |
7 |
10 |
|
Возможность установки входных/выходных реле для управления дозатором |
Да |
Нет |
Да |
|
Материал корпуса |
Алюминий |
||
|
Форм-фактор |
Крепление на DIN-рейку |
||
|
Условия окр. cреды при эксплуатации |
Температура -10°С … +40°С Влажность 10…95% без конденсата |
||
|
Условия окр. cреды при хранении |
Температура -40°С … +60°С Влажность 10…95% без конденсата |
||
Ю
| Весогабариты (в упаковке) | Benui СВТ550ТЕ 10PN0 |
Benui СВТ550ТЕ 10TCP0 |
Benui СВТ550ТЕ 40TCP0 |
| Длина | 220 мм | ||
| Ширина | 160 мм | ||
| Высота | 80 мм | ||
| Вес брутто | 0,5 кг | ||
| Вес нетто | 0,4 кг | ||
Весогабаритные характеристики Весовой преобразователь CBT550TE
| Модель | Объем (м3) | Вес (кг) |
| Весовой преобразователь СВТ550ТЕ-10PN0 | ||
| Весовой преобразователь СВТ550ТЕ-10TCP0 | ||
| Весовой преобразователь СВТ550ТЕ-40TCP0 |
